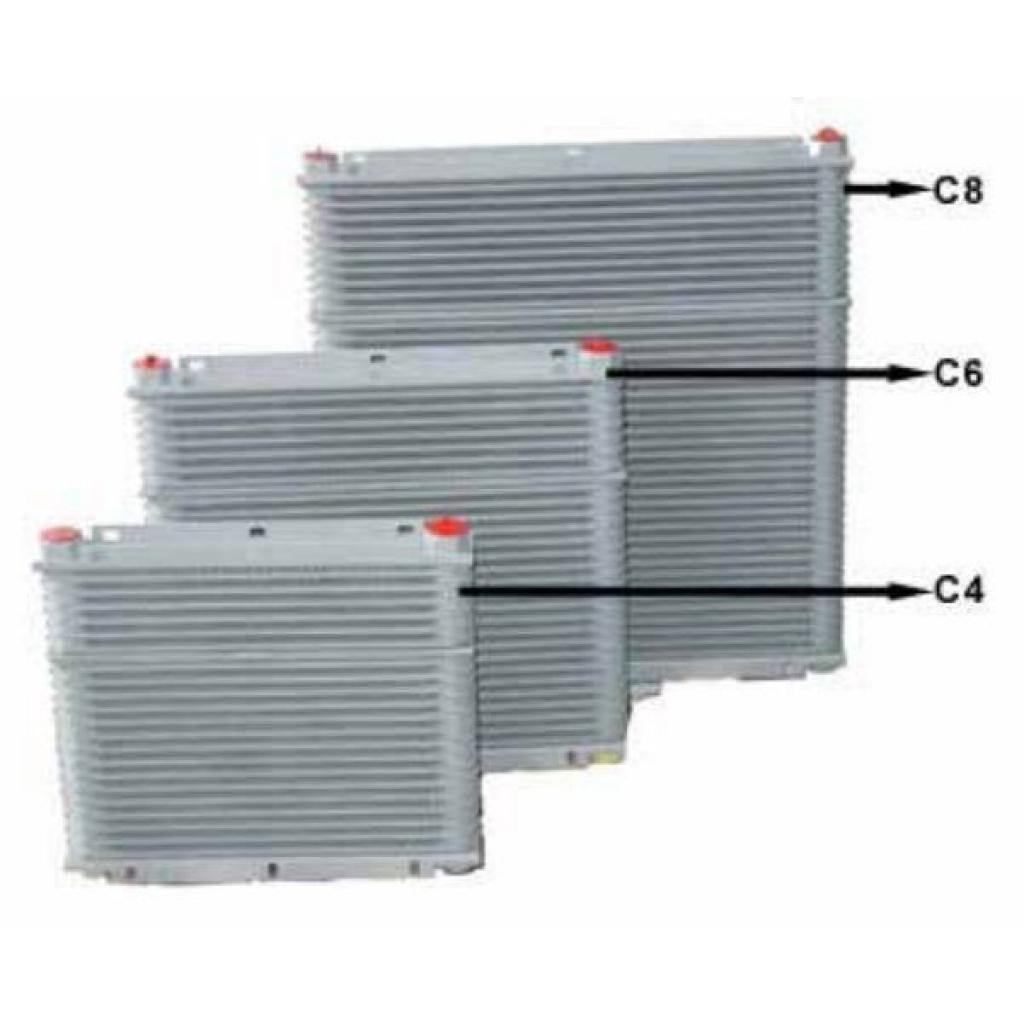

CP - Series

KENMERKEN  CP - Series (15 tot 250 kw)

  • Een gecombineerde luchtgekoelde warmtewisselaar voor olie- en perslucht.
  • Kan gebruikt worden tot een werkdruk van 15 bar.
  • De warmte wordt overgedragen van het koelmedium aan de omgevingslucht.
  • Robuuste "bar and plate" koeler met solide massieve tanks voor een grote duurzaamheid.
  • Geschikt voor vermogensklassen van 15 tot 250 kw.

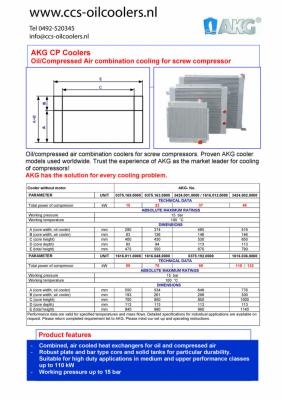

PDF datasheet
AKG CP-series Compressor koelers

Technische data

Model grootte Maximale werkdruk
CP1 15
CP2 15
CP3 15
CP4 15
CP5 15
CP6 15
CP7 15
CP8 15
CP9 15
CP10 15

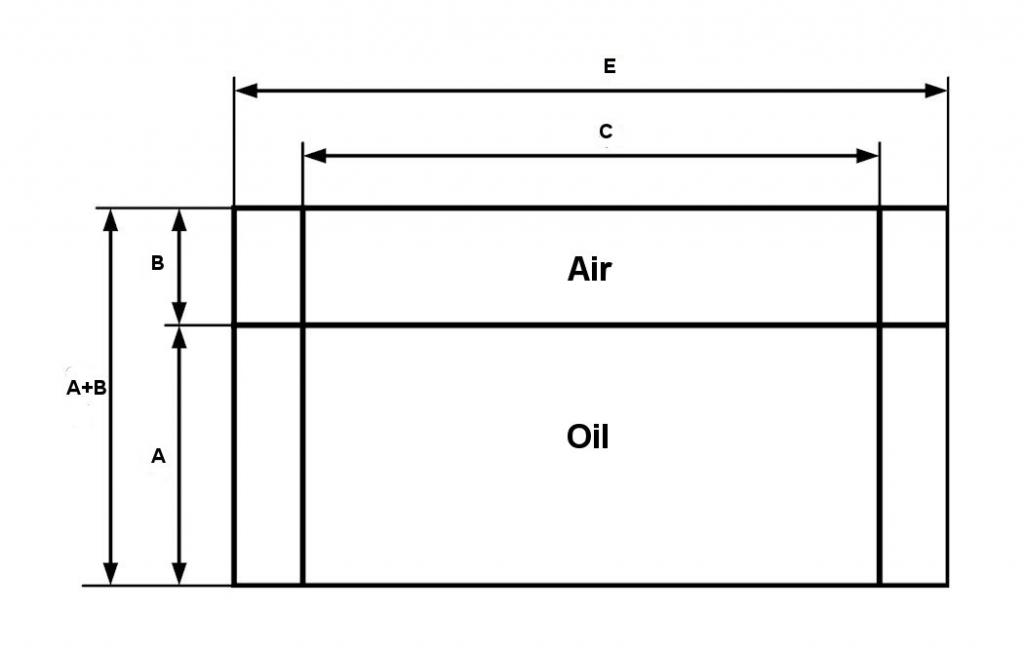

afmeting

Model grootte A B C (circa.) D E F
CP1 290 83 400 63 457 373
CP2 374 126 430 94 550 500
CP3 485 146 530 113 670 631
CP4 516 146 650 113 790 662
CP5 550 193 700 113 840 743
CP6 534 261 850 113 990 795
CP7 649 298 850 113 990 947
CP8 776 300 1000 113 1140 1076
CP9 1043 280 1150 140 1308 1323
CP10 1200 508 1250 113 1466 1708

koeler afmetingen CP1t/m cp10





Omschrijving Waarde
