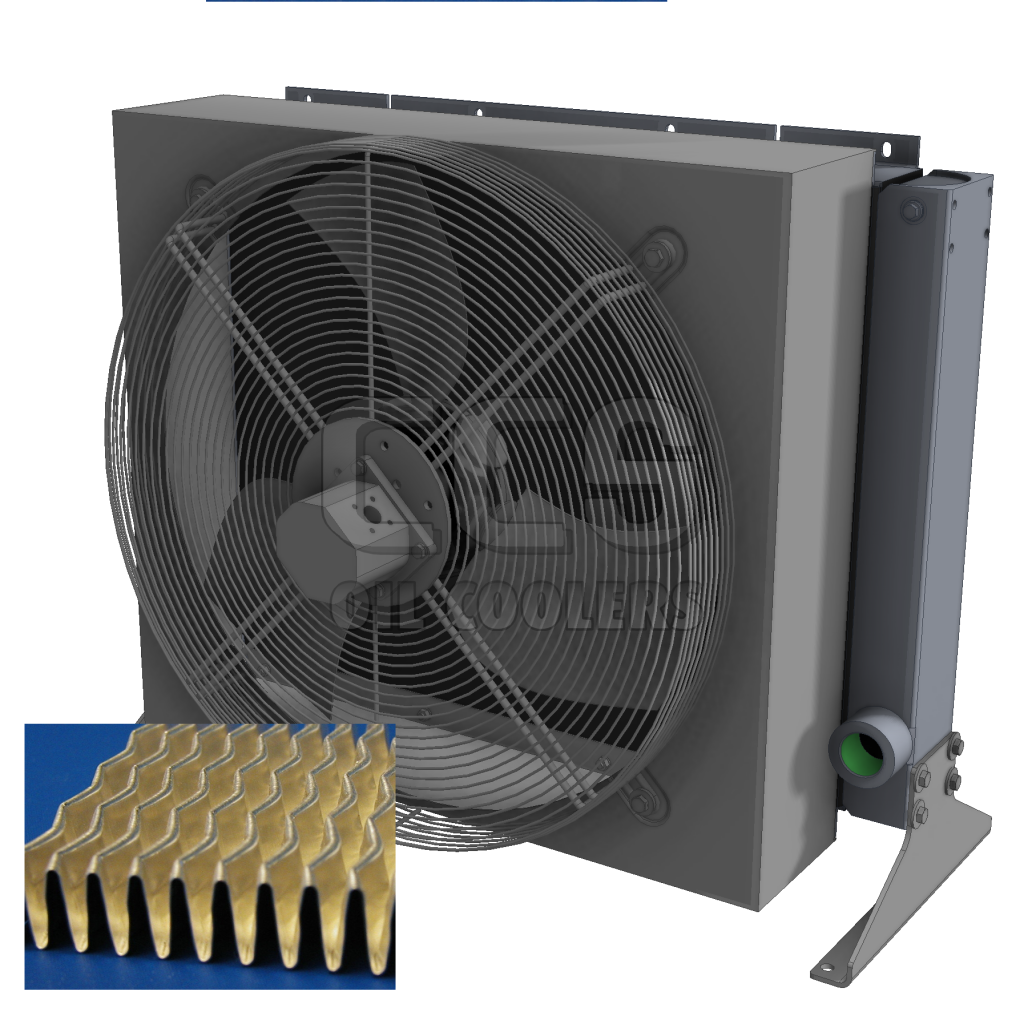

AKG-Line HR (gladde lamel)

KENMERKEN VAN DE AKG-Line HR

  • In deze koeler is voorzien van een glade lammel waaraan geen vuil hecht.
  • Hydraulische ventilatormotor.
  • Kan gebruikt worden tot een werkdruk van 17 bar of 26 bar afhankelijk van het model.
  • Hoge koelcapaciteit door aluminium bare and plate koel elementen.
  • De warmte wordt overgedragen van het medium aan de omgevingslucht.
  • Deze koelers kunnen gebruikt worden voor hydrauliek, transmissie, motor en smeerolie.
  • Ook geschikt voor het koelen van minerale, synthetische en bio-olie, HFA,-B,-C en -D- vloeistoffen en water met ten minste 50% antivries en anti corrossie glycol [ andere vloeistoffen op aanvraag ].

PDF datasheet
Datasheet AKG-Line HR Oliekoeler stoffige omgeving hydraulische ventilator

Technische data

Model grootte Voltage Nominale snelheid Maximale werkdruk
H320 N.v.t. 1500 17
HR18 N.v.t. 3000 26
HR22 N.v.t. 3000 26
HR35 N.v.t. 1500 26
HR50 N.v.t. 1500 26
HR65 N.v.t. 1500 26
HR80 N.v.t. 1500 26
HR110 N.v.t. 1500 26
HR150 N.v.t. 1500 26
HR175 N.v.t. 1500 26
HR200 N.v.t. 1500 17
HR320 N.v.t. 1500 17
HR490 N.v.t. 1450 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
H320 1220 1240 560 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
HR18 391 450 300 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
HR22 402 440 330 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
HR35 496 600 375 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
HR50 601 700 365 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
HR65 613 690 395 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
HR80 666 790 365 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
HR110 791 940 480 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
HR150 884 990 490 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
HR175 992 1040 515 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
HR200 989 1090 540 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
HR320 1220 1240 560 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
HR490 1524 1340 560 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

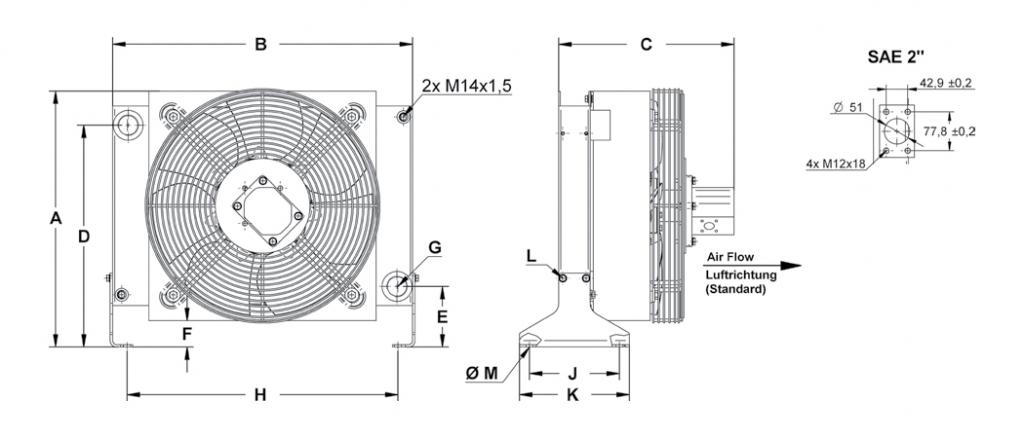

koeler afmetingen HR18 oliekoeler met gladde lamelt/m hr150 oliekoeler met gladde lamel

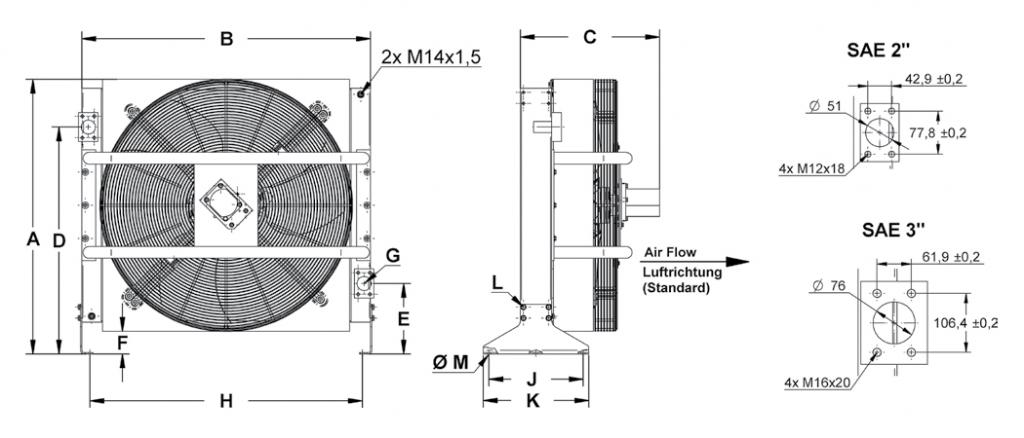

koeler afmetingen HR175 oliekoeler met gladde lamelt/m hr490 oliekoeler met gladde lamel

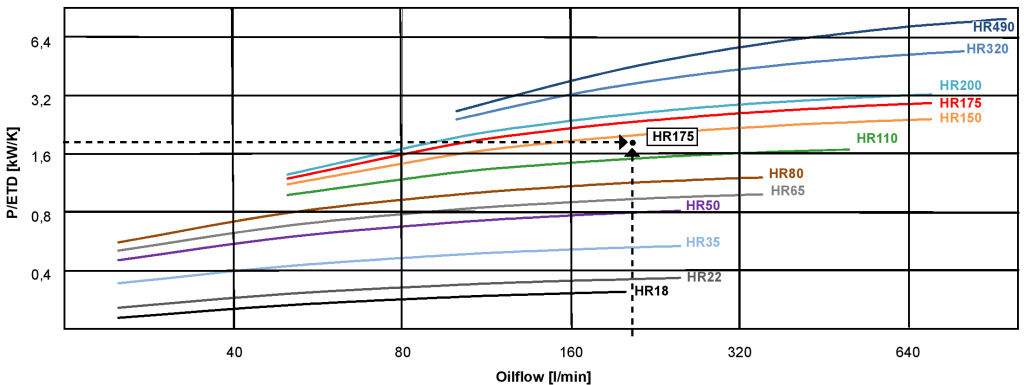

Specific Heat Rejection

Technische data

Model grootte Voltage Nominale snelheid Maximale werkdruk
HR18B N.v.t. 3000 26
HR22B N.v.t. 3000 26
HR35B N.v.t. 1500 26
HR50B N.v.t. 1500 26
HR65B N.v.t. 1500 26
HR80B N.v.t. 1500 26
HR110B N.v.t. 1500 26
HR150B N.v.t. 1500 26
HR175B N.v.t. 1500 26
HR200B N.v.t. 1500 17
HR320B N.v.t. 1500 17
HR490B N.v.t. 1450 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
HR18B 391 450 300 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
HR22B 402 440 330 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
HR35B 496 600 375 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
HR50B 601 700 365 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
HR65B 613 690 395 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
HR80B 666 790 365 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
HR110B 791 940 480 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
HR150B 884 990 490 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
HR175B 992 1040 515 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
HR200B 989 1090 540 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
HR320B 1220 1240 560 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
HR490B 1524 1340 560 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

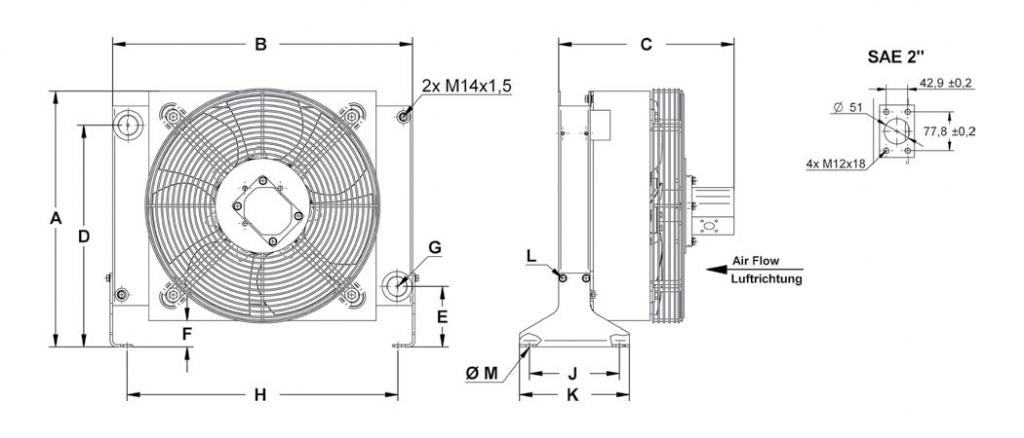

koeler afmetingen HR18B oliekoeler met gladde lamelt/m hr150b oliekoeler met gladde lamel

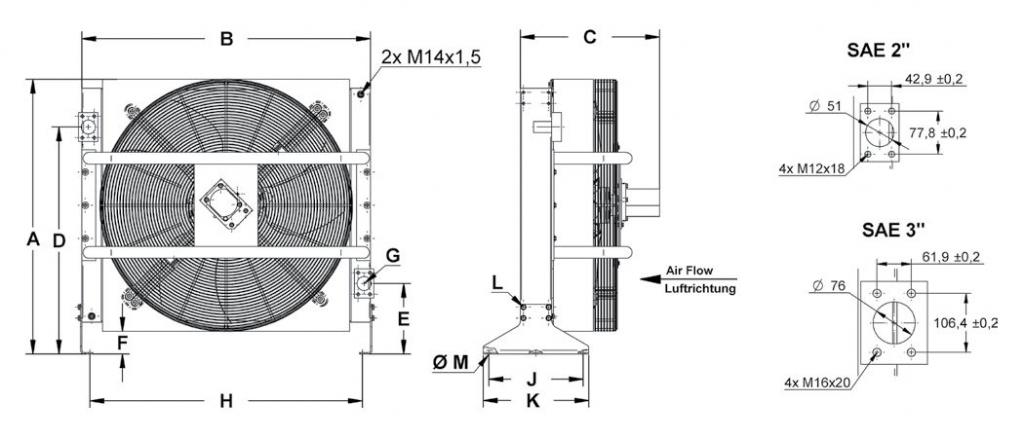

koeler afmetingen HR175B oliekoeler met gladde lamelt/m hr490b oliekoeler met gladde lamel

Specific Heat Rejection

Omschrijving Waarde
