AKG-Line AY (met bypass)

KENMERKEN VAN DE AKG-LINE AY

  • Oliekoeler is uitgevoerd met een BYPASS.
  • AC-motor 400 volt met ventilator.
  • Kan gebruikt worden tot een werkdruk van 17 bar of 26 bar afhankelijk van het model.
  • Hoge koelcapaciteit met aluminium "bar and plate" koel elementen.
  • De warmte wordt overgedragen van het medium aan de omgevingslucht.
  • Deze koelers kunnen universeel gebruikt worden voor hydrauliek, transmissie, motor en smeerolie.
  • Ook geschikt voor het koelen van minerale olie, synthetische olie, bio-olie, HFA,-B,-C en -D- vloeistoffen en water met ten minste 50% antivries en anti corrossie glycol [ andere vloeistoffen op aanvraag ].
  • Ook verkrijgbaar in een uitvoering met stille ventilator.

PDF datasheet
Datasheet AKG-Line AY Oliekoeler met bypass 400 Volt ventilator

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AY12 400 0.37 3000 26
AY16 400 0.37 3000 26
AY25 400 0.55 1500 26
AY35 400 0.75 1500 26
AY45 400 0.75 1500 26
AY60 400 0.75 1500 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AY12 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AY16 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AY25 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AY35 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AY45 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AY60 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .

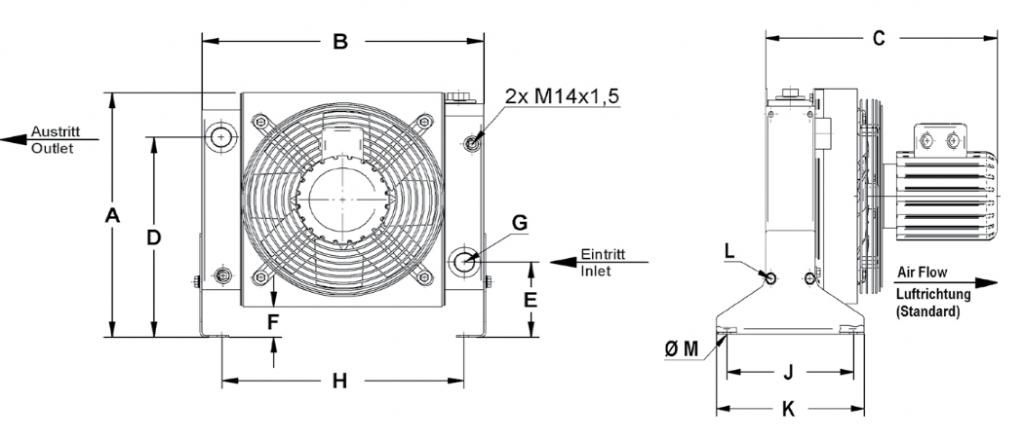

koeler afmetingen AY12 oliekoeler met bypasst/m ay60 oliekoeler met bypass

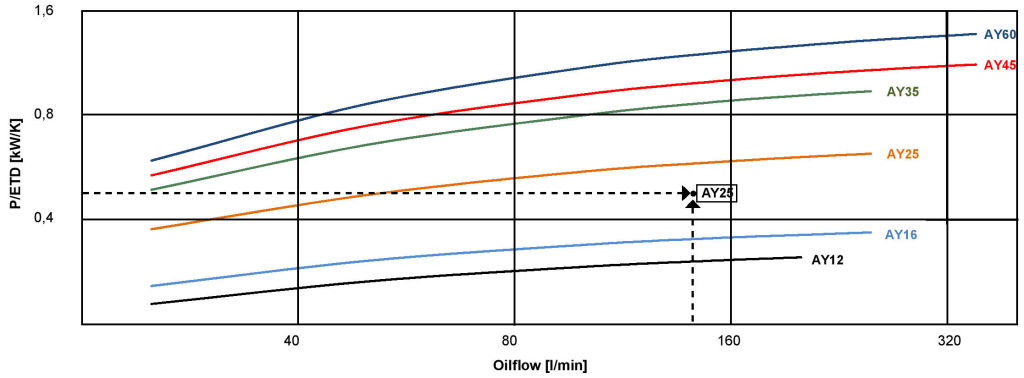

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AY12B 400 0.37 3000 26
AY16B 400 0.37 3000 26
AY25B 400 0.55 1500 26
AY35B 400 0.75 1500 26
AY45B 400 0.75 1500 26
AY60B 400 0.75 1500 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AY12B 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AY16B 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AY25B 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AY35B 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AY45B 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AY60B 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .

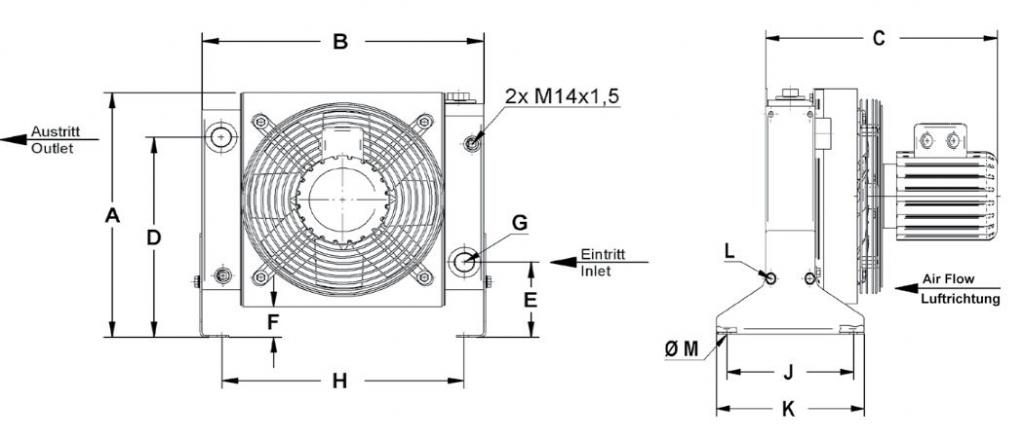

koeler afmetingen AY12B oliekoeler met bypasst/m ay60b oliekoeler met bypass

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AYL12 400 0.37 1500 26
AYL16 400 0.37 1500 26
AYL25 400 0.37 1000 26
AYL35 400 0.37 1000 26
AYL45 400 0.37 1000 26
AYL60 400 0.37 1000 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AYL12 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AYL16 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AYL25 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AYL35 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AYL45 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AYL60 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AYL12B 400 0.37 1500 26
AYL16B 400 0.37 1500 26
AYL25B 400 0.37 1000 26
AYL35B 400 0.37 1000 26
AYL45B 400 0.37 1000 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AYL12B 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AYL16B 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AYL25B 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AYL35B 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AYL45B 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .

Specific Heat Rejection

Omschrijving Waarde
