AKG-Line A (standaard)

KENMERKEN AKG-LINE A

  • 400 volt ventilatormotor.
  • Kan gebruikt worden tot een werkdruk van 17 bar of 26 bar, afhankelijk van het model.
  • Hoge koelcapaciteit met aluminium "bar and plate" koel elementen.
  • De warmte wordt overgedragen van het koelmedium aan de omgevingslucht.
  • Deze koelers kunnen gebruikt worden voor hydrauliek, transmissie, motor en smeerolie.
  • Ook geschikt voor het koelen van minerale, synthetische en bio-olie, HFA,-B,-C en -D- vloeistoffen en water met ten minste 50% antivries en anti corrossie glycol [ andere vloeistoffen op aanvraag ].
  • Ook verkrijgbaar in een uitvoering met een stille ventilator.

PDF datasheet
Datasheet AKG-Line A Oliekoeler 400 Volt ventilator

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
A12 400 0.37 3000 26
A16 400 0.37 3000 26
A25 400 0.55 1500 26
A35 400 0.75 1500 26
A45 400 0.75 1500 26
A60 400 0.75 1500 26
A75 400 0.75 1500 26
A105 400 2.2 1500 26
A120 400 2.2 1500 26
A225 400/690 5.5 1500 17
A135 400 2.2 1500 17
A330 400/690 11 1500 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
A12 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
A16 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
A25 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
A35 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
A45 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
A60 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
A75 791 940 625 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
A105 884 990 670 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
A120 992 1040 650 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
A225 1220 1240 810 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
A135 989 1090 680 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
A330 1524 1340 885 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

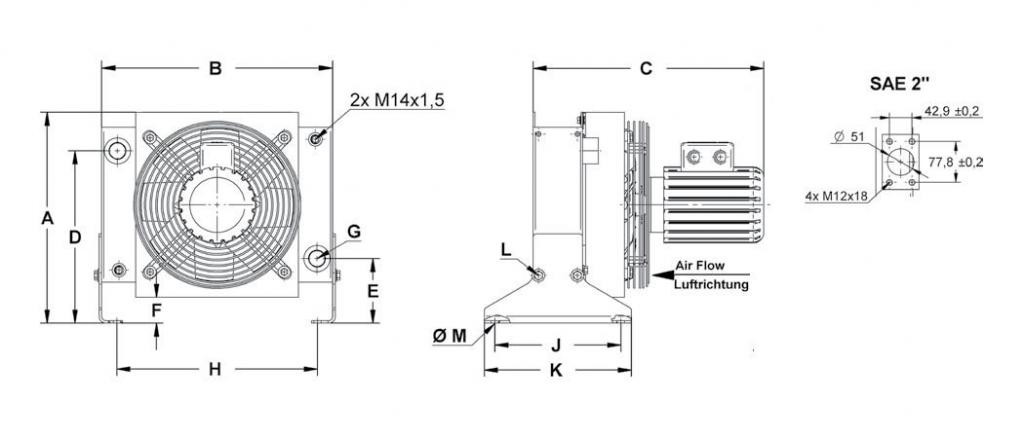

koeler afmetingen A12 oliekoeler 400Vt/m a135 oliekoeler 400v

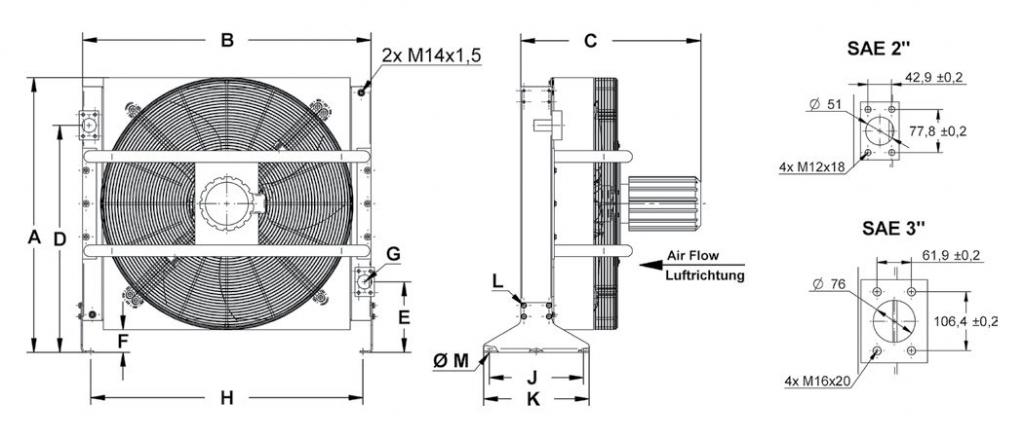

koeler afmetingen A120 oliekoeler 400Vt/m a330 oliekoeler 400v

 Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
A12B 400 0.37 3000 26
A16B 400 0.37 3000 26
A25B 400 0.55 1500 26
A35B 400 0.75 1500 26
A45B 400 0.75 1500 26
A60B 400 0.75 1500 26
A75B 400 0.75 1500 26
A105B 400 2.2 1500 26
A120B 400 2.2 1500 26
A135B 400 2.2 1500 17
A225B 400/690 5.5 1500 17
A330B 400/690 11 1500 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
A12B 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
A16B 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
A25B 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
A35B 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
A45B 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
A60B 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
A75B 791 940 625 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
A105B 884 990 670 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
A120B 992 1040 650 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
A135B 989 1090 680 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
A225B 1220 1240 810 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
A330B 1524 1340 885 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

koeler afmetingen A12B oliekoeler 400Vt/m a105b oliekoeler 400v

koeler afmetingen A120B oliekoeler 400Vt/m a330b oliekoeler 400v

 Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AL12 400 0.37 1500 26
AL16 400 0.37 1500 26
AL25 400 0.37 1000 26
AL35 400 0.37 1000 26
AL45 400 0.37 1000 26
AL60 400 0.37 1000 26
AL75 400 0.37 1000 26
AL105 400 1.1 1000 26
AL120 400 1.1 1000 26
AL135 400 1.1 1000 17
AL225 400/690 3 1000 17
AL330 400/690 7.5 1000 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AL12 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AL16 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AL25 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AL35 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AL45 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AL60 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
AL75 791 940 625 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
AL105 884 990 670 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
AL120 992 1040 650 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
AL135 989 1090 680 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
AL225 1220 1240 810 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
AL330 1524 1340 885 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

koeler afmetingen AL12 oliekoeler 400V

 Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AL12B 400 0.37 1500 26
AL16B 400 0.37 1500 26
AL25B 400 0.37 1000 26
AL35B 400 0.37 1000 26
AL45B 400 0.37 1000 26
AL60B 400 0.37 1000 26
AL75B 400 0.37 1000 26
AL105B 400 1.1 1000 26
AL120B 400 1.1 1000 26
AL135B 400 1.1 1000 17
AL225B 400/690 3 1000 17
AL330B 400/690 7.5 1000 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AL12B 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AL16B 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AL25B 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AL35B 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AL45B 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AL60B 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
AL75B 791 940 625 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
AL105B 884 990 670 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
AL120B 992 1040 650 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
AL135B 989 1090 680 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
AL225B 1220 1240 810 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
AL330B 1524 1340 885 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

 Specific Heat Rejection

Omschrijving Waarde
