AKG-Line AP (+hydropomp)
AKG-Line AP (+hydropomp)

KENMERKEN VOOR DE AKG-LINE AP

  • 400 Volt ventilatormotor met hydro pomp.
  • Warmte wordt overgedragen van het medium aan de omgevingslucht.
  • Voor het koelen van HLP minerale olie volgens DIN 51524 en 100 cSt [andere media en viscositeit beschikbaar].
  • Omgevingstemperatuur van -20 C tot 80 C.
  • Max.olie temperatuur 80 C.
  • Pomp nominale zuigdruk 0,7 - 2 bar [0,5 bar bij het starten]
  • Filter optioneel = 20m filter unit.
  • Filter bypass 2 bar.

PDF datasheet
Datasheet AKG-Line AP Oliekoeler met pomp 400 Volt ventilator

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid
AP12-20 400 2.2 1500
AP25-20 400 2.2 1500
AP25-40 400 2.2 1500
AP35-20 400 2.2 1500
AP35-40 400 2.2 1500
AP60-40 400 0.75/2.2 1500
AP60-80 400 0.75/2.2 1500
AP105-80 400 2.2/2.2 1500
AP105-100 400 2.2/3 1500
AP120-100 400 2.2/3 1500
AP135-100 400 2.2/3 1500

afmeting

Model grootte A B C (circa.) E G H J K
AP12-20 391 450 768 (circa) 107 G1 518 285 450
AP25-20 496 600 846 (circa) 105 G1¼ 668 285 450
AP25-40 496 600 846 (circa) 105 G1¼ 668 285 450
AP35-20 601 700 883 (circa) 104 G1¼ 768 285 450
AP35-40 601 700 883 (circa) 104 G1¼ 768 285 450
AP60-40 666 790 123 G1¼ 858 275 726
AP60-80 666 790 123 G1¼ 858 275 726
AP105-80 884 990 255 SAE 2" 1058 187.5 788
AP105-100 884 990 255 SAE 2" 1058 187.5 788
AP120-100 992 1040 255 SAE 2" 1108 187.5 788
AP135-100 989 1090 261 SAE 2" 1158 275 991

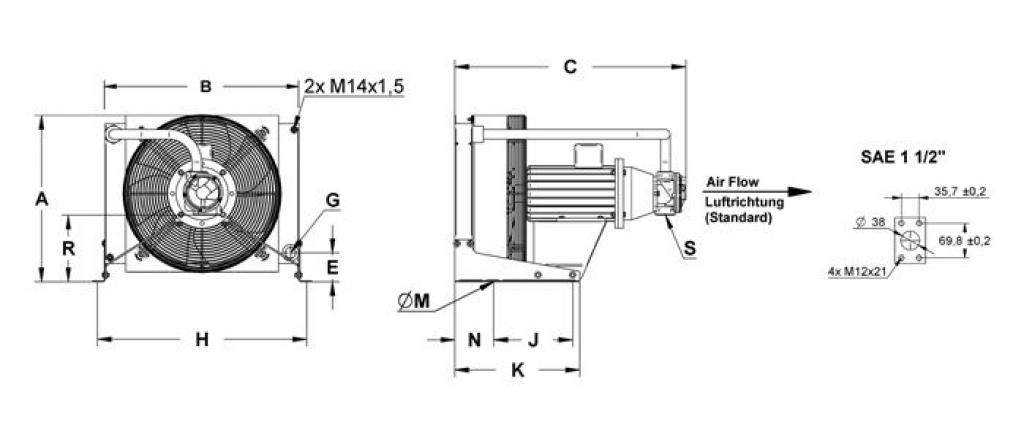

koeler afmetingen AP12-20 oliekoeler met pomp 20cm³t/m ap35-40 oliekoeler met pomp 40cm³

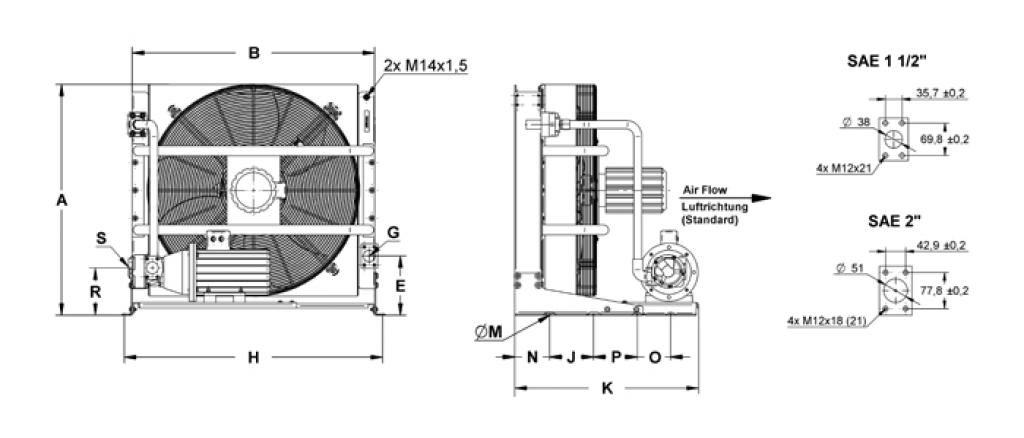

koeler afmetingen AP60-40 oliekoeler met pomp 40cm³t/m ap135-100 oliekoeler met pomp 100cm³

Omschrijving Waarde
