AKG-Line AEX (+ATEX)

Kenmerken van de AKG-Line Aex -Serie:

  • Koeler is voorzien van een antistatische ventilator.
  • Ventilatormotor is voorzien van een ATEX-certificering afhankelijk van benodigde klasse.
  • Hoge koelcapaciteit met aluminium "bar and plate" koel elementen.
  • Kan gebruikt worden tot een werkdruk van 14 bar of 26 bar.

PDF datasheet
AKG-Line AEX +ATEX Oliekoeler 400 V ventilator

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AEX12 400 0.37 3000 26
AEX16 400 0.37 3000 26
AEX25 400 0.55 1500 26
AEX35 400 0.75 1500 26
AEX45 400 0.75 1500 26
AEX60 400 0.75 1500 26
AEX75 400 0.75 1500 26
AEX105 400 2.2 1500 26
AEX120 400 2.2 1500 26
AEX135 400 2.2 1500 17
AEX225 400/690 5.5 1500 17
AEX330 400/690 11 1500 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AEX12 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AEX16 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AEX25 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AEX35 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AEX45 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AEX60 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
AEX75 791 940 625 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
AEX105 884 990 670 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
AEX120 992 1040 650 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
AEX135 989 1090 680 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
AEX225 1220 1240 810 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
AEX330 1524 1340 885 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

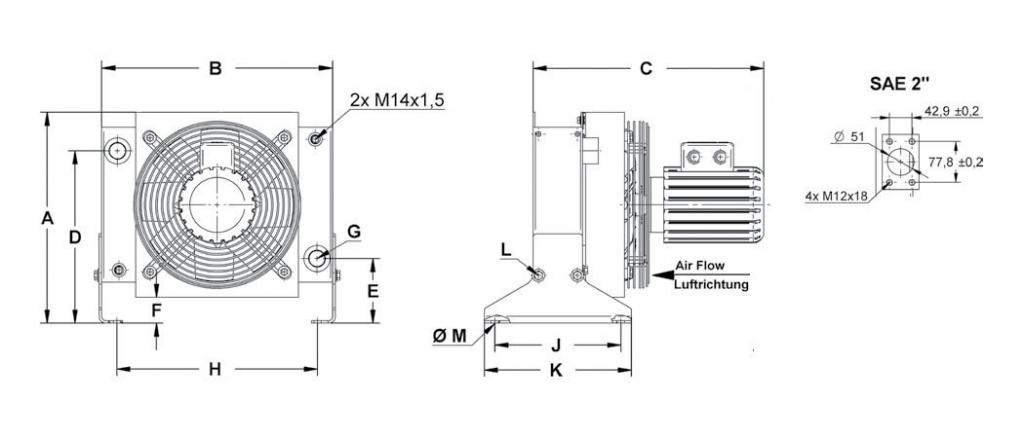

koeler afmetingen A12 oliekoeler 400V ATEXt/m a105 oliekoeler 400v atex

koeler afmetingen A120 oliekoeler 400V ATEXt/m a330 oliekoeler 400v atex

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Nominale snelheid Maximale werkdruk
AEXL12 400 0.37 1500 26
AEXL16 400 0.37 1500 26
AEXL25 400 0.37 1000 26
AEXL35 400 0.37 1000 26
AEXL45 400 0.37 1000 26
AEXL60 400 0.37 1000 26
AEXL75 400 0.37 1000 26
AEXL105 400 1.1 1000 26
AEXL120 400 1.1 1000 26
AEXL135 400 1.1 1000 17
AEXL225 400/690 3 1000 17
AEXL330 400/690 7.5 1000 17

afmeting

Model grootte A B C (circa.) D E F G H J K L M
AEXL12 391 450 410 (circa) 324 107 40 G1 392 180 220 M8 ø14 .
AEXL16 402 440 440 (circa) 328 123 49 G1 382 240 280 M8 ø14 .
AEXL25 496 600 500 (circa) 427 105 36 G1¼ 542 180 220 M8 ø14 .
AEXL35 601 700 510 (circa) 532 104 36 G1¼ 638 180 220 M8 ø14 .
AEXL45 613 690 540 (circa) 538 123 48 G1¼ 632 240 280 M10 ø14 .
AEXL60 666 790 515 (circa) 583 123 43 G1¼ 732 240 280 M10 ø14 .
AEXL75 791 940 625 (circa) 668 205 83 G1½ 882 340 380 M10 ø14 .
AEXL105 884 990 670 (circa) 715 255 85 SAE 2" 932 340 380 M10 ø14 .
AEXL120 992 1040 650 (circa) 820 255 82 SAE 2" 982 340 380 M10 ø14 .
AEXL135 989 1090 680 (circa) 806 261 79 SAE 2" 1032 410 450 M12 ø14 .
AEXL225 1220 1240 810 (circa) 1001 296 77 SAE 3" 1182 410 450 M12 ø14 .
AEXL330 1524 1340 885 (circa) 1306 296 78 SAE 3" 1282 410 450 M12 ø14 .

koeler afmetingen AL12 oliekoeler 400V ATEXt/m al105 oliekoeler 400v atex

koeler afmetingen AL120 oliekoeler 400V ATEXt/m al330 oliekoeler 400v atex

Specific Heat Rejection

Omschrijving Waarde
