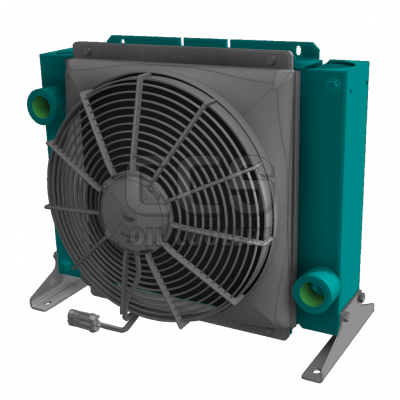

AKG-Line D (standaard)

KENMERKEN VAN DE AKG-Line D

  • 12 / 24 Volt ventilatormotor.
  • Deze koelers is uitgevoerd met aansluitingen aan de zijkant.
  • De warmte wordt overgedragen van het medium aan de omgevingslucht.
  • Deze koelers kunnen gebruikt worden voor hydrauliek, transmissie, motor en smeerolie.
  • Ook geschikt voor het koelen van minerale, synthetische en bio-olie, HFA,-B,-C en -D- vloeistoffen en water met ten minste 50% antivries en anti corrossie glycol [ andere vloeistoffen op aanvraag ].
  • Kan gebruikt worden tot een werkdruk van 17 bar of 26 bar afhankelijk van het model.

PDF datasheet
Datasheet AKG-Line D Oliekoeler 12 Volt ventilator

Technische data

Model grootte Voltage Motor vermogen Maximale werkdruk
D2-12 12 26
D4-12 12 0.96 26
D9-12 12 0.204 26
D11-12 12 0.204 26
D17-12 12 0.348 26
D20-12 12 0.348 26
D25-12 12 0.204 26
D35-12 12 0.348 26
D40-12 12 0.348 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
D2-12 216 300 97 (circa) 88 88 41 266 110 160 M6 11x16
D4-12 309 350 170 (circa) 161 161 39 G1 315 110 160 M8 11x16
D9-12 371 400 170 (circa) 194 194 39 G1 365 110 160 M8 11x16
D11-12 371 400 190 (circa) 191 191 39 G1 365 110 160 M8 11x16
D17-12 465 550 215 (circa) 359 119 39 G1¼ 515 110 160 M8 11x16
D20-12 465 540 245 (circa) 359 119 39 G1¼ 510 200 250 M8 11x16
D25-12 371 740 220 (circa) 264 119 39 G1¼ 710 200 250 M8 11x16
D35-12 465 950 215 (circa) 359 119 39 G1¼ 915 110 160 M8 11x16
D40-12 465 940 245 (circa) 359 119 39 G1¼ 910 200 250 M8 11x16

koeler afmetingen D4 oliekoeler 12V-DCt/m d17 oliekoeler 12v-dc

koeler afmetingen D20 oliekoeler 12V-DC

koeler afmetingen D25 oliekoeler 12V-DCt/m d35 oliekoeler 12v-dc

koeler afmetingen D40 oliekoeler 12V-DC

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Maximale werkdruk
D2-24 24 26
D4-24 24 0.96 26
D9-24 24 0.24 26
D11-24 24 0.24 26
D17-24 24 0.48 26
D20-24 24 0.48 26
D25-24 24 0.24 26
D35-24 24 0.48 26
D40-24 24 0.48 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
D2-24 216 300 97 (circa) 88 88 41 266 110 160 M6 11x16
D4-24 309 350 170 (circa) 161 161 39 G1 315 110 160 M8 11x16
D9-24 371 400 170 (circa) 194 194 39 G1 365 110 160 M8 11x16
D11-24 371 400 190 (circa) 191 191 39 G1 365 110 160 M8 11x16
D17-24 465 550 215 (circa) 359 119 39 G1¼ 515 110 160 M8 11x16
D20-24 465 540 245 (circa) 359 119 39 G1¼ 510 200 250 M8 11x16
D25-24 371 740 220 (circa) 264 119 39 G1¼ 710 200 250 M8 11x16
D35-24 465 950 215 (circa) 359 119 39 G1¼ 915 110 160 M8 11x16
D40-24 465 940 245 (circa) 359 119 39 G1¼ 910 200 250 M8 11x16

koeler afmetingen D4 oliekoeler 24V-DCt/m d20 oliekoeler 24v-dc

koeler afmetingen D25 oliekoeler 24V-DCt/m d40 oliekoeler 24v-dc

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Maximale werkdruk
D2-12B 12 26
D4-12B 12 0.96 26
D9-12B 12 0.204 26
D11-12B 12 0.204 26
D17-12B 12 0.348 26
D20-12B 12 0.348 26
D25-12B 12 0.204 26
D35-12B 12 0.348 26
D40-12B 12 0.348 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
D2-12B 216 300 97 (circa) 88 88 41 266 110 160 M6 11x16
D4-12B 309 350 170 (circa) 161 161 39 G1 315 110 160 M8 11x16
D9-12B 371 400 170 (circa) 194 194 39 G1 365 110 160 M8 11x16
D11-12B 371 400 190 (circa) 191 191 39 G1 365 110 160 M8 11x16
D17-12B 465 550 215 (circa) 359 119 39 G1¼ 515 110 160 M8 11x16
D20-12B 465 540 245 (circa) 359 119 39 G1¼ 510 200 250 M8 11x16
D25-12B 371 740 220 (circa) 264 119 39 G1¼ 710 200 250 M8 11x16
D35-12B 465 950 215 (circa) 359 119 39 G1¼ 915 110 160 M8 11x16
D40-12B 465 940 245 (circa) 359 119 39 G1¼ 910 200 250 M8 11x16

koeler afmetingen D4B oliekoeler 12V-DC blazendt/m d20 oliekoeler 12v-dc blazend

koeler afmetingen D25 oliekoeler 12V-DC blazendt/m d40 oliekoeler 12v-dc blazend

Specific Heat Rejection

Technische data

Model grootte Voltage Motor vermogen Maximale werkdruk
D2-24B 24 26
D4-24B 24 0.96 26
D9-24B 24 0.24 26
D11-24B 24 0.24 26
D17-24B 24 0.48 26
D20-24B 24 0.48 26
D25-24B 24 0.24 26
D35-24B 24 0.48 26
D40-24B 24 0.48 26

afmeting

Model grootte A B C (circa.) D E F G H J K L M
D2-24B 216 300 97 (circa) 88 88 41 266 110 160 M6 11x16
D4-24B 309 350 170 (circa) 161 161 39 G1 315 110 160 M8 11x16
D9-24B 371 400 170 (circa) 194 194 39 G1 365 110 160 M8 11x16
D11-24B 371 400 190 (circa) 191 191 39 G1 365 110 160 M8 11x16
D17-24B 465 550 215 (circa) 359 119 39 G1¼ 515 110 160 M8 11x16
D20-24B 465 540 245 (circa) 359 119 39 G1¼ 510 200 250 M8 11x16
D25-24B 371 740 220 (circa) 264 119 39 G1¼ 710 200 250 M8 11x16
D35-24B 465 950 215 (circa) 359 119 39 G1¼ 915 110 160 M8 11x16
D40-24B 465 940 245 (circa) 359 119 39 G1¼ 910 200 250 M8 11x16

koeler afmetingen D20 oliekoeler 24V-DC blazend

koeler afmetingen D25 oliekoeler 24V-DC blazendt/m d35 oliekoeler 24v-dc blazend

koeler afmetingen D40 oliekoeler 24V-DC blazend

Specific Heat Rejection
