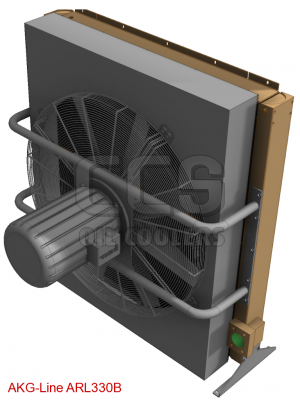

ARL330B refroidisseur d'huile avec système lamell AKG
AKG-Line AR (Environnement poussiéreux)

FONCTION DE LA AKG-Line AR

  • Ce refroidisseur est un Lammel clairière donc pas de la saleté s`accumule.
  • 400 volts du ventilateur
  • Peut être utilisé pour une pression de 26 bar ou 17 bar selon les modèles.
  • Grande capacité de refroidissement par plaque de pression en aluminium et des éléments de refroidissement.
  • La chaleur est transférée de moyenne à l`air ambiant.
  • Ces refroidisseurs peuvent être universellement utilisé pour l`huile hydraulique, huile pour engrenages, huile de moteur et l`huile de graissage.
  • Convient également pour le refroidissement de l`huile minérale, l`huile synthétique, bio huile, HFA,-B,-C et-D fluides et de l`eau avec de l`antigel glycol, au moins 50% et anti corrosion [autres fluides sur demande].
  • Modèle de bruit faible possible.

Fiche technique PDF
Fiche technique AKG-Line AR Refroidisseur d huile (environnement poussiereu

Données techniques ARL330B refroidisseur d'huile avec système lamell AKG

Volume 51 liter
Pression de travail maximale 17 bar (g)
Le poids 343 kg
Tension 400/690 Volt / 50 Hz
Puissance du moteur 7.5 Kw
Vitesse du moteur 1000 rpm / 6 pole
Fan ø 1070 mm
Flux d'air Poussant
Niveau sonore 89 dB
Capacité de refroidissement < 330 kW

dessin technique ARL330B refroidisseur d'huile avec système lamell AKG

codes de produit ARL330B refroidisseur d'huile avec système lamell AKG

  N ° CCS Numéro AKG (ancien) Numéro AKG (Nouveau)
ARL330B Complète 2010.305.1100 1963.096.X084 0

Glacière 6010.300.0100 1963.036.1X84 1100880200
Support moteur 1400157400 1963.012.5000 1500157100
Pied 7810.040.0000 1963.010.7200 1400157700
Envelopper 7410.100.0000 1963.012.4010 1500157000
Bout du doigt 7610.080.0000 8402.608.0000 1500436600
Ventilateur 7250.107.0201 8400.352.1070 1500608700
Moteur 7010.160.6000 8407.132.6075 1500888400

Définition Valeur
taille du modèle Default
Volume 51
Pression de travail maximale 17
Le poids 343
Tension 400/690
Fréquence 50
Puissance du moteur 7.5
Vitesse du moteur 1000
Poteaux 6
Faible bruit YES
Fan ø 1070
Flux d'air Blazend
Niveau sonore 89
Capacité de refroidissement 50
Environment Contaminated
Raccordement Default
Vitesse nominale 1000
Moteur taille 160
