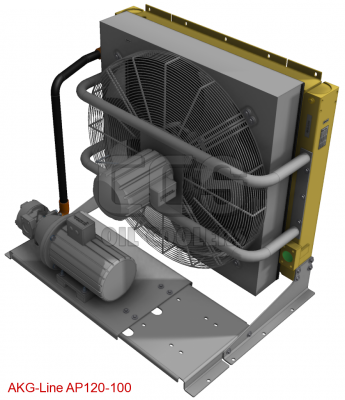

AP120-100 refroidisseur d'huile avec pump 100cm³ AKG
AKG-Line AP (+pompe hydro)

CARACTERISTIQUES DE AKG-Line AP

  • 400 Volt ventilateur hydraulique de la pompe.
  • La chaleur est transférée de moyenne à l`air ambiant.
  • Pour le refroidissement de l`huile minérale HLP selon DIN 51524 et 100 cSt [viscosité et d`autres médias disponibles].
  • La température ambiante de -20 C à 80 C.
  • Max. température d`huile à 80 C.
  • Nominale pression d`aspiration de la pompe de 0,7 à 2 bar [0,5 bar au démarrage]
  • = 20μm filtre optionnel unité de filtration
  • Filtre passe 2 bars.

Fiche technique PDF
Fiche technique AKG-Line AP Refroidisseur d huile avec pompe

Données techniques AP120-100 refroidisseur d'huile avec pump 100cm³ AKG

Débit (optimal) applicable 150 L/min
Volume 25.2 liter
Le poids 181 kg
Tension 400 Volt / 50 Hz
Puissance du moteur 2.2/3 Kw
Vitesse du moteur 1500 rpm / 4 pole
Fan ø 856 mm
Flux d'air Sucer
Niveau sonore 86 dB
Capacité de refroidissement < 87.8 kW

dessin technique AP120-100 refroidisseur d'huile avec pump 100cm³ AKG

codes de produit AP120-100 refroidisseur d'huile avec pump 100cm³ AKG

  N ° CCS Numéro AKG (ancien) Numéro AKG (Nouveau)
AP120-100 Complète 2015.220.0000 1963.919.X084 1100886700

Glacière 6010.220.0000 1963.009.1X84 1100707100
Support moteur 1400157400 1963.009.5000 1500156500
Envelopper 7410.070.0000 1963.009.4010 1500156400
Bout du doigt 7610.070.0000 8402.603.0000 1500436200
Moteur 7010.090.4000 8407.173.4422 1500453000
Ventilateur 7250.085.6000 8400.381.0856 1500614300
Pied gauche 7810.230.1000 1963.307.7200
7810.230.2000 1963.307.7300

Définition Valeur
taille du modèle Pomp
Volume 25.2
Le poids 181
Tension 400
Fréquence 50
Puissance du moteur 2,2/3
Vitesse du moteur 1500
Poteaux 4
Faible bruit NO
Fan ø 856
Flux d'air Zuigend
Niveau sonore 86
Capacité de refroidissement 70
Environment Default
Débit (optimal) applicable 150
Raccordement Default
Manufacturer AKG
Vitesse nominale 1500
