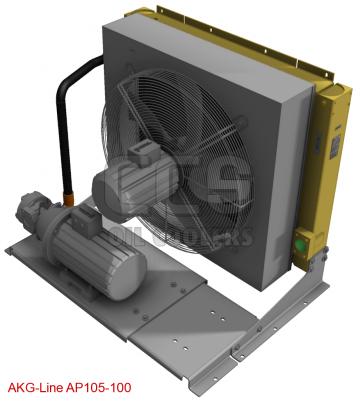

AP105-100 refroidisseur d'huile avec pump 100cm³ AKG
AKG-Line AP (+pompe hydro)

CARACTERISTIQUES DE AKG-Line AP

  • 400 Volt ventilateur hydraulique de la pompe.
  • La chaleur est transférée de moyenne à l`air ambiant.
  • Pour le refroidissement de l`huile minérale HLP selon DIN 51524 et 100 cSt [viscosité et d`autres médias disponibles].
  • La température ambiante de -20 C à 80 C.
  • Max. température d`huile à 80 C.
  • Nominale pression d`aspiration de la pompe de 0,7 à 2 bar [0,5 bar au démarrage]
  • = 20μm filtre optionnel unité de filtration
  • Filtre passe 2 bars.

Fiche technique PDF
Fiche technique AKG-Line AP Refroidisseur d huile avec pompe

Données techniques AP105-100 refroidisseur d'huile avec pump 100cm³ AKG

Débit (optimal) applicable 150 L/min
Volume 19.2 liter
Le poids 153 kg
Tension 400 Volt / 50 Hz
Puissance du moteur 2.2/3 Kw
Vitesse du moteur 1500 rpm / 4 pole
Fan ø 660 mm
Flux d'air Sucer
Niveau sonore 80 dB
Capacité de refroidissement < 80.4 kW

dessin technique AP105-100 refroidisseur d'huile avec pump 100cm³ AKG

codes de produit AP105-100 refroidisseur d'huile avec pump 100cm³ AKG

  N ° CCS Numéro AKG (ancien) Numéro AKG (Nouveau)
AP105-100 Complète 2015.205.0000 1963.918.X084 1101197800

Glacière 6010.200.0000 1963.008.1X84 1100733000
Support moteur 1400157400
Envelopper 7410.060.0000 1963.008.4010 1500156300
Moteur 7010.090.4000 8407.173.4422 1500453000
Bout du doigt 7610.090.0000 8402.079.0000 1500489900
Ventilateur 7250.066.0001 8400.369.0660 1500701200
Pied gauche 7810.230.1000 1963.307.7200
7810.230.2000 1963.307.7300

Définition Valeur
taille du modèle Pomp
Volume 19.2
Le poids 153
Tension 400
Fréquence 50
Puissance du moteur 2,2/3
Vitesse du moteur 1500
Poteaux 4
Faible bruit NO
Fan ø 660
Flux d'air Zuigend
Niveau sonore 80
Capacité de refroidissement 70
Environment Default
Débit (optimal) applicable 150
Raccordement Default
Manufacturer AKG
Vitesse nominale 1500
