C - Baureihe

EIGENSCHAFTEN DER C - Serien (4 bis 30 kW)

  • Ein kombinierter luftgekühlter Wärmetauscher für Öl und Luft (Schraubenkompressoren).
  • Belastbar mit Betriebsdrücken bis 10 bar.
  • Die abzuführende Wärme wird aus dem zu kühlenden Medium an die Umgebungsluft abgegeben.
  • Geeignet für Leistungsklassen von 4 bis 30 kW.

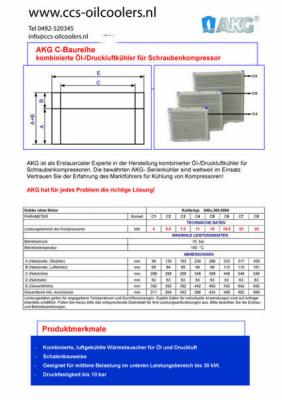

PDF-Datenblatt
AKG-Line C-series Kompressor-Kühler

Technical Data

Model Size Total power (kW) Working pressure (bar) Working temperature (C)
C1 4 10 100
C2 5.5 10 100
C3 7.5 10 100
C4 11 10 100
C5 15 10 100
C6 18.5 10 100
C7 22 10 100
C8 30 10 100

Dimensions

Model Size A B C D E
C1 99 68 298 63 392
C2 130 84 298 63 392
C3 193 99 298 63 392
C4 239 99 348 63 442
C5 286n 99 398 63 492
C6 333 115 448 63 542
C7 317 115 548 63 642
C8 458 161 548 63 642

Cooler Dimensions






Definition Wert
